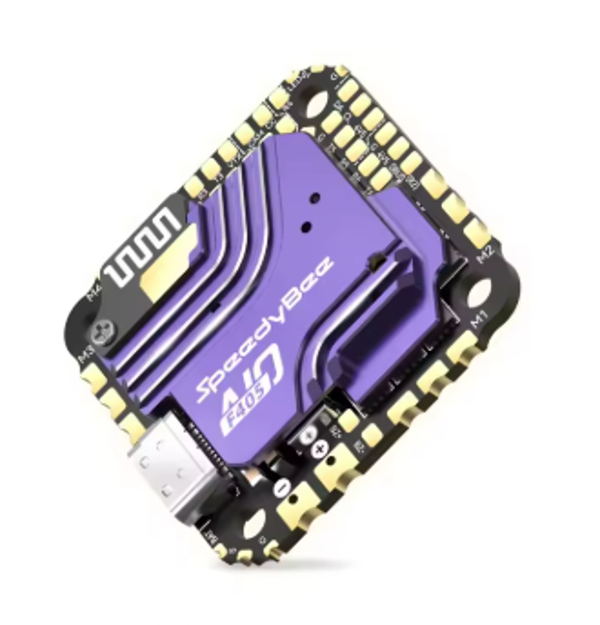

Speedybee F405 AIO V1 (lila)

Beschreibungen:

Im Vergleich zum vorherigen F745 AIO bietet das F405 AIO eine verbesserte Leistung mit einer kontinuierlichen Stromstärke von 40A und einem Spitzenstrom von 45A (10s). Es ist kompatibel mit 2-4" und ultraleichten 5" FPV-Bauten und unterstützt bürstenlose Motoren von 1002-2104. Vorinstalliert mit Bluejay-Firmware unterstützt es bidirektionales Dshot, umfasst doppelte CNC-Kühlkörper, onboard TVS-Dioden und ist mit niederohmigen, hochfrequenten elektrolytischen Kondensatoren ausgestattet.

Eigenschaften:

1. Drahtloses Tuning-Upgrade 2.0: Unterstützt die Meteor-LED-Streifenfunktion und ermöglicht es,eigene coole Stile anzupassen.
2. Drahtlose BOOT-Taste: Mit der DFU-Taste der APP kann der Flugcontroller in den DFU-Modus wechseln,ohne eine physische Taste zu drücken,was die Mühe des Auseinanderbaus beseitigt,wenn er nicht automatisch starten kann.
3. Vollständige Funktionseinstellung: Unterstützt die parametrische Anpassung über eine APP, Firmware-Updates und die kabellose Anpassung der Motorrichtung.
4. Ausgestattet mit dem ICM-42688 Gyroskop: Verfügt über eine unabhängige LDO-Stromversorgung, ein PSRR (Power Supply Rejection Ratio) von bis zu 100 dB und eine Ausgangswelligkeit von nur 1,3 mV! Dies verbessert erheblich die Messgenauigkeit des Gyroskops und erhöht die Flugstabilität.
5. MCU STM32F405: Bietet eine bessere Leistung als der F411 und eine größere Kompatibilität im Vergleich zur G4-Serie. (SpeedyBee F405 AIO unterstützt sowohl Betaflight als auch INAVFlight). Eine höhere Frequenz bedeutet eine stärkere Leistung,mehr Flash-Speicher und eine größere Kompatibilität für Programmfunktionen.

- STM32F405: 168MHz Frequenz,1MB Flash

- STM32F411: 100MHz Frequenz, 512KB Flash

- STM32G474: 170MHz Frequenz,512KB Flash

6. Ausgestattet mit dem neuen Barometer SPA06-003: Verbessert die Genauigkeit weiter,mit einer Genauigkeit der barometrischen Druckmessung von 0,5 % und einer verbesserten relativen Druckgenauigkeit von ±0,03 hPa,was ±0,25 m entspricht.

FC Spezifikationen:

Produktname:

SpeedyBee F405 AIO Flugsteuerung

MCU:

STM32F405

Gyro:

ICM-42688P

USB-Porttyp:

Typ-C

Barometer:

SPA06-003

OSD:

Unterstützt

Bluetooth BLE:

Unterstützt, Bluetooth-Geschwindigkeitsverbesserung - 2.0

Firmware-Update für den drahtlosen Flugcontroller:

Unterstützt (kein Drücken der physischen BOOT-Taste erforderlich)

Drahtloser Download und Blackbox-Analyse: Nicht unterstützt

Verbindungsmethode für die DJI Air-Einheit:

Unterstützt sowohl die direkte Einfügung von 6 Pins als auch das Löten

6-poliger DJI Sky-Port Direkteinsprung:

Unterstützt, kann direkt mit DJI O3/RunCam Link/Caddx Vista verbunden werden, ohne die Drahtreihenfolge zu ändern

Flash (für BlackBox):

8MB

Betaflight CC-Pads (Kameraparameteranpassung):

Unterstützt

Eingangsspannung:

3S-6S LiPo-Batterie

4V5 Ausgabe:

Zwei 4V5-Ausgänge; Gesamtschaltung 1A

5V BEC-Ausgang:

Drei 5V-Ausgänge; Gesamtstrom 2A; geteilt mit 4V5

9V BEC-Ausgang:

Keine (kommt mit einem externen BEC-Modul, kann zwischen 5V und 9V umschalten); Gesamtstromausgang 2A

MOTOR:

M1-M4

UART:

4 voll funktionsfähige serielle Anschlüsse (UART3,UART4,UART5,UART6+SBUS[R2])

ESC-Telemetrie:

Keiner

I2C:

Unterstützt

LED-Pads:

Unterstützt,verwendet zur Steuerung von WS2812-LED-Lichtern

Buzzer-Pads

Unterstützte,BZ+ und BZ- Pads

BOOT-Schaltfläche:

Unterstützt, halten Sie die BOOT-Taste gedrückt, während Sie das Gerät einschalten, um in den DFU-Modus zur Firmware-Wiederherstellung zu gelangen.

RSSI-Pads:

Keiner

SmartPort

Nicht unterstützt

Unterstützte Firmware für Flugsteuerungen:

BetaFlight (Standard), INAV

Firmware-Zielname:

SPEEDYBEE F405 AIO

Montage:

25.5 x 25.5mm, Lochdurchmesser 3mm

Abmessungen:

33,0 mm (Länge) x 33,0 mm (Breite) x 8 mm (Höhe)

Gewicht:

13,6 g (einschließlich CNC)

ESC Spezifikationen:

Produktname:

SpeedyBee F405 AIO ESC

Eingangsspannung:

3-6S LiPo Akku

Gleichstrom:

40A

Impulsstrom:

45A (10s)

ESC-Protokoll:

Unterstützt DSHOT600/300; andere Protokolle können schwerwiegende Fehler verursachen, bitte mit Vorsicht verwenden.

Ausgangsspannung:

VBAT-Batteriespannung (verwendet zur Stromversorgung des Flugsteuergeräts)

Stromsensor:

Unterstützt (Skala = 254,Offset = 0)

Firmware:

Blue-jay JH-40 48kHz
